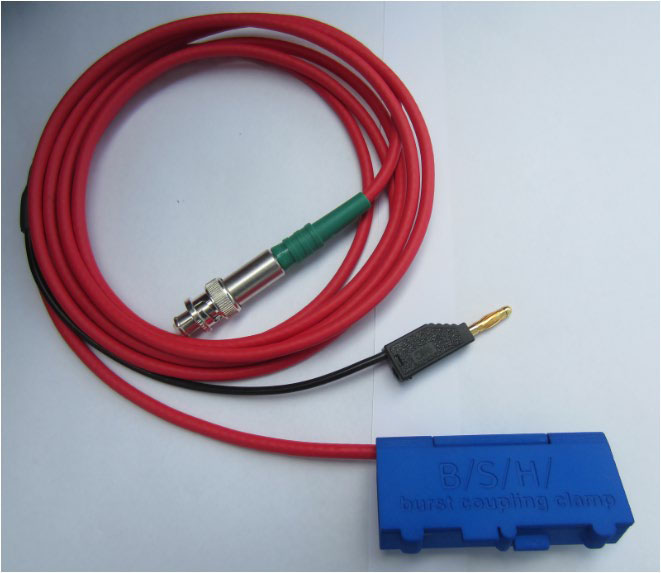

7cm 20pF Koppelzange

---

entsprechend “BSH EMC requirements specification for modules” Kapitel “2.2.2 Burst, capacitive application on other than AC mains supply wires”

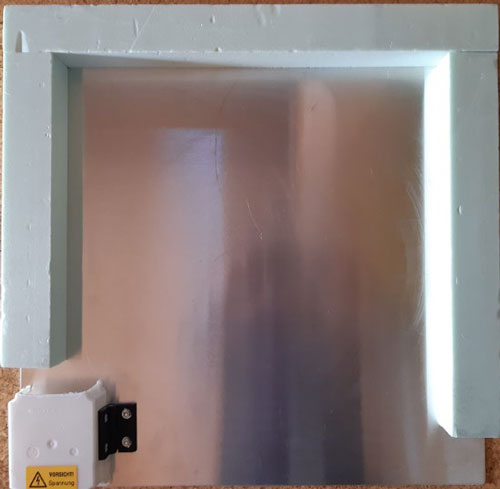

Basis-Testboard für Test Setup

---

entsprechend “BSH EMC requirements specification for modules” Kapitel 1.7 “basic test setup”

Das Basis-Testboard wird für alle Modultests verwendet, um konstante und definierte Prüfaufbauten zu ermöglichen. Das erhöht die Reproduzierbarkeit der Tests und die Vergleichbarkeit über verschieden EMV-Labore hinweg.

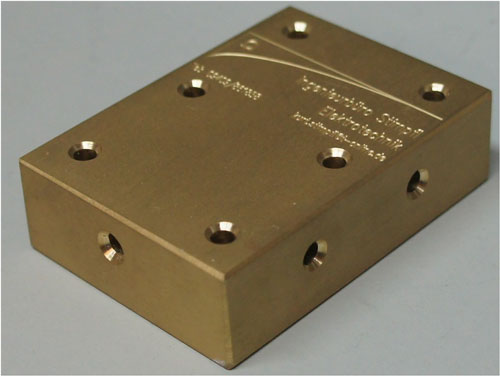

EMC ground system

---

Ermöglicht einen sicheren und schnellen Hochfrequenz- und DC-Massekontakt zu einer leitfähigen Oberfläche, indem es einfach darauf platziert wird.
12 Buchsen für 4-mm-Stecke

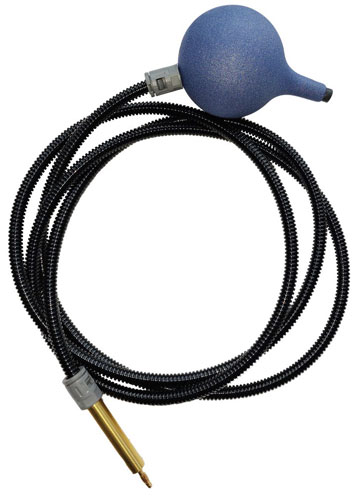

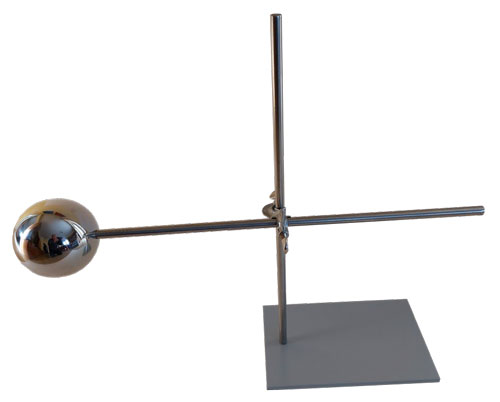

HTH (Human Touch Hand)

---

entsprechend BSH EMC requirement

Die HTH ist eine Vorrichtung die eine reale geballte Hand mit ausgestrecktem Zeigefinger nachbildet und dabei ein Touchpanel bedient. Dabei wurden sowohl die Widerstandsverhältnisse im statischen wie im dynamischen Bereich berücksichtigt.

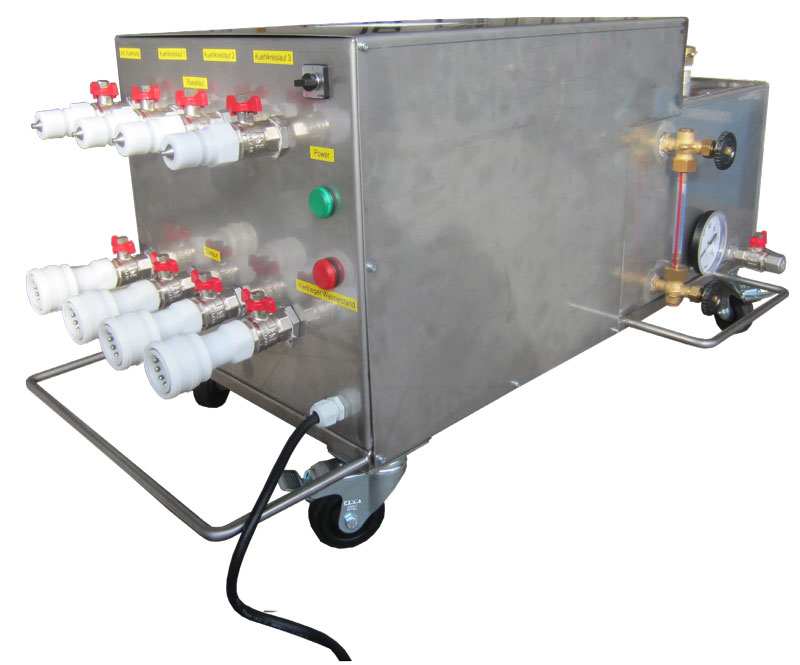

Kühlsystem 10KW

---

Das Kühlsystem bietet eine Kühlleistung von 10 KW. Es ist EMV kompatible und kann sowohl bei Abstrahlungs- als auch bei Beeinflussungsmessungen eingesetzt werden.

Die Kühlleistung kann auf drei Kühlkreisläufe verteilt werden. Die Kühlenergie kann wahlweise aus drei Quellen bezogen werden:

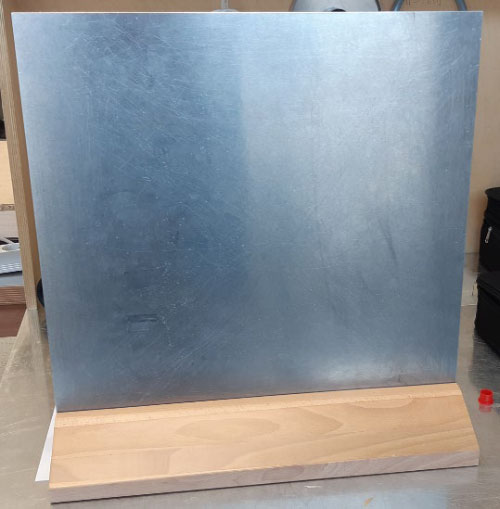

VCP vertical coupling plate

---

entsprechend “BSH EMC requirements specification for modules” Kapitel 2.1.2.1.2 “Test setup VCP”

Die VCP ist eine vertikal angeordnete Metallplatte, die bei ESD-Tests verwendet wird. Sie wird in einem definierten Abstand zum DUT aufgestellt (10 cm oder 5 cm) und mit einer ESD-Pistole beschossen.

Vorrichtung für injection current

---

entsprechend “BSH EMC requirements specification for modules” Kapitel 2.4.1 Conducted immunity (injected current), applied to DUT mains supply”

Bei diesem Test wird ein HF-Strom in die Hauptversorgungsleitungen des Prüflings eingeprägt das das Spannungspotential des Prüflings im gleichen Takt ändert.
