7cm 20pF Koppelzange

---

entsprechend “BSH EMC requirements specification for modules” Kapitel “2.2.2 Burst, capacitive application on other than AC mains supply wires”

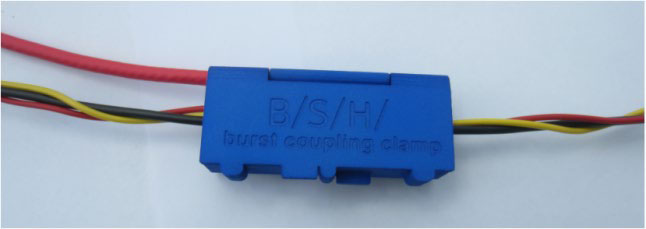

Diese Koppelzange wird für EMV-Beeinflussungstests verwendet. Dazu werden, galvanisch getrennt, schnelle Hochspannungsimpulse über die 20pF-Koppelkapazität der Zange auf den Kabelbaum des Prüflings eingespeist (siehe Bild 2).
Die elektrischen und mechanischen Eigenschaften garantieren eine sichere und reproduzierbare Testdurchführung bei einfacher Handhabung und einer robusten Konstruktion. Diese basieren auf der langjährigen Erfahrung der Entwicklungsabteilungen der Firma B/S/H/.

Elektrische und mechanische Daten:

• Koppelkapazität 20pF
• Anschluß generatorseitig mit Hochspannungskoaxstecker 50Ω

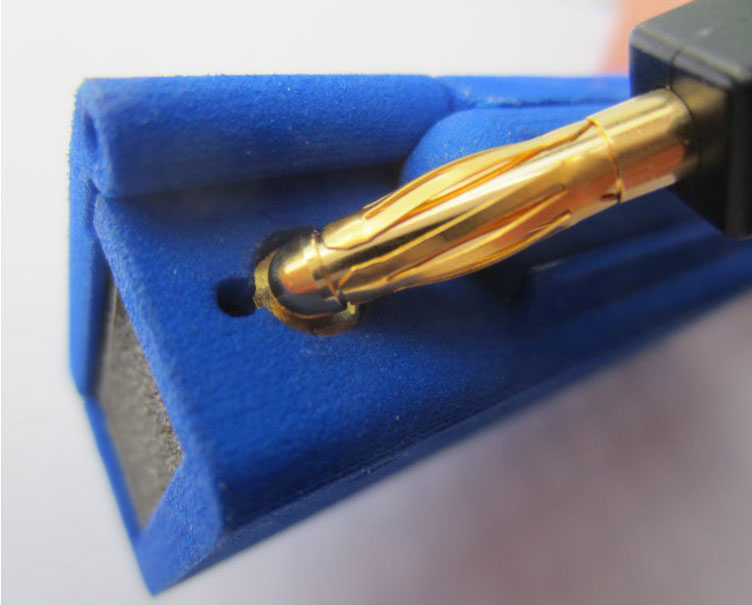

• Anschlußleitung: Koaxkabel, 50Ω, 9KV, 2,5m mit Masseweiterführung des Koaxkabelschirmes durch eine 20cm lange Litze und einen 4mm-Büschelstecker
• Gehäuse
  • Material:
    • Polyamid-12 gesintert
    • Durchschlagfestigkeit 92 KV/mm
    • Spezifischer Durchgangswiderstand 1013 – 1015 Ω*cm
    • Oberflächenwiderstand 1015 Ω

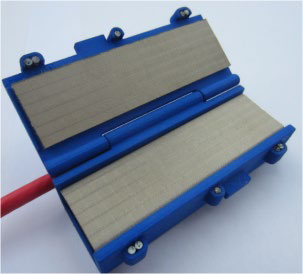

  • Füllmaterial zum Fixieren des Kabelbaumes:
    • leitende Textildichtung mit Ni/Cu-Gewebe
  • Verschlußmechanismus:
    • Neodymmagnete
  • Außenmaße:
    • L X W X H = (72.5 X 34.5 X 18) mm
  • Gewicht: 20g



Selbsttest:

Eigenfunktionsprüfung des gesamten Test-Set-Up (Pulsgenerator, Kabel, Koppelzange) durch integrierte Funkenstrecke
